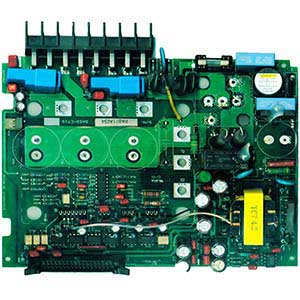

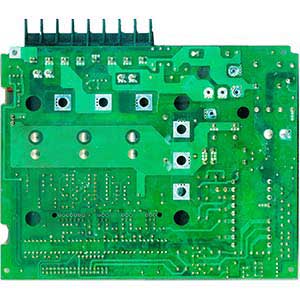

案例詳情

技術參數

PCB板尺寸:68.30*57.30mm

伺服驅動板層數：4層PCB抄板;

抄板周期：2天;

抄板價格：因后續批量加工免抄板費用，;

抄板其他業務：相關芯片解密及伺服驅動板小批量加工;

1. 抄板流程1：掃描伺服驅動板，記錄元器件型號、位置。
2. 抄板流程2：拆卸驅動板上各種元器件，并備注記錄各元器件及注意事項，掃描拆板后圖片。
3. 抄板流程3：磨板，去除PCB板面焊錫、綠油、板材，露出頂層和底層線路圖，掃描為圖片，以便后續抄板所用。
4. 抄板流程4：磨板，掃描中間層電路圖。

功能參數

驅動電機：直線（DDL）、力矩(DDR)、音圈、有刷、無刷電機

控制模式：運動序列、點到點、PVT；電子齒輪、凸輪；位置/速度/轉矩周期同步（CSP,CSV,CST）

運行模式：獨立可編程控制（Stand-alone）、外部控制、或分布式網絡控制

通信類型：RS232、EtherCAT

輸入輸出：1個±10V模擬量輸入；11個數字量輸入，6個數字量輸出，無光隔。

反饋：

正交增量編碼器,最大速率5Mline/s(4倍頻后20M)

數字霍爾（U,V,W，120°電氣相位差)

模擬量正余弦編碼器（Sin/Cos）可選

第2編碼器輸入或輸出（全閉環控制）

松下增量編碼器（A格式）

SSI，EnDat,AbsoluteA

多摩川與松下絕對值編碼器A

尼康與三洋絕對值編碼器A

單一直流電源供電：+14~80V(直流)，連續電流最大15A，峰值電流最大30A(直流)

全面的保護設計：過流、短路、接地、過壓、欠壓、I2t、控制錯誤
