案例詳情

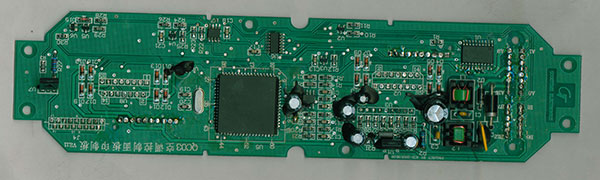

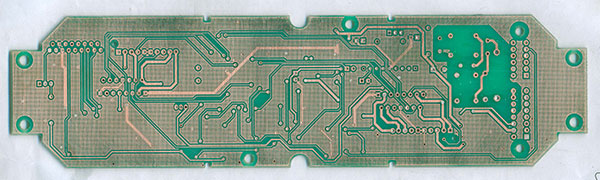

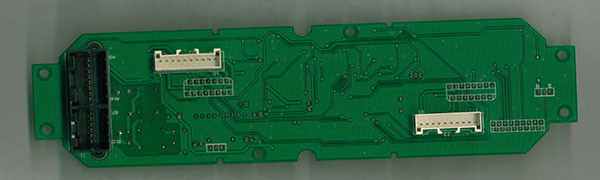

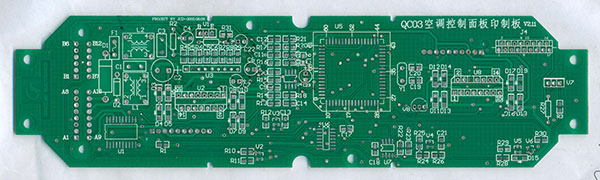

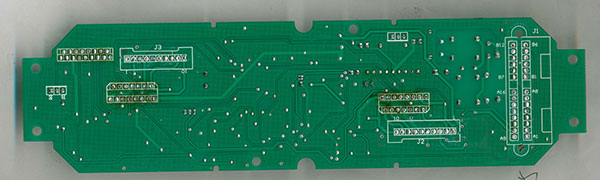

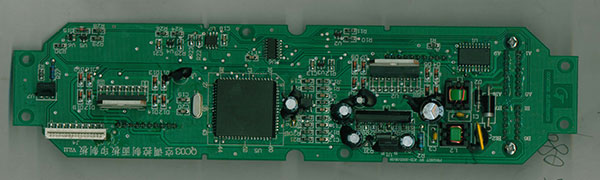

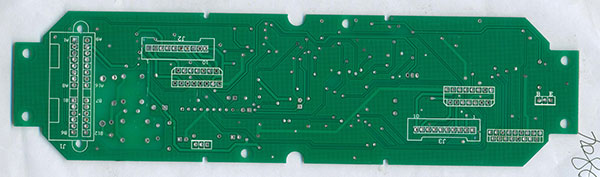

1.直流穩壓電路

交流220V經變Ik器降壓輸出14V左右。送入二極管V5ll～V514整流→端穩壓7812輸出12V一三端穩壓7805輸出5v。

其中C505、C530、C511為電源低頻濾波電容。

C506、C507、C509、C510、C513為電源高頻濾波電容。變壓器另一組輸出13V，經二極管V508整流輸出15V左右的電源采樣電壓，此電壓只整流不穩壓。所以電壓高低隨電源電壓而變化，其中C512、514、515為高低頻攄波電容。

2.復位電路

該電路由電容C521、電阻R508和二極管V509組成，初次通電時C512相當于矧路。此時單片機復位端腳為低電位。即復位開始。當電容C52l充電結束后，其兩端相當于開路。R508為負載電阻。

3.晶振電路

該電路由4MHz晶振與電容C518、C519和電阻R522組成。為主芯片提供穩定的振蕩頻率，

4.溫度檢測電路。

室外管溫?zé)崦綦娮鐱703與分壓電阻R515組成管溫檢測電路。壓縮機排氣管溫?zé)崦綦娮鐱702與分壓電阻R514組成排氣管溫檢測電路。上述電路都是通過熱敏電阻將溫度信號轉換成電壓信號送入主芯片進行溫度自動控制的。B703控制除霜，B702為壓縮機溫度保護，C524、C525防一}.電壓變化過快或高低頻干擾。

5，與室內機通訊電路信號接收電路：

室內機通訊信號經接插件X513和室外光電耦合器E50l、E502構成挖制回路。單片機29腳為信號接收端、信號發送電路：?jiǎn)纹瑱C(jī)的腳輸出信號經光電耦合器E50l、E502一室內外機通訊信號接插件x513送到室內機控制電路。

6.與變頻驅動器通訊電路信號接收電路：

變頻驅動信號反桐驅動器Mcl413的⑩腳一單片機的腳形成通路信號發送電路：?jiǎn)纹瑱C(jī)的腳輸出信號一反桐驅動器Mcl413的腳一電阻R510→變頻驅動信號接插件X512形成通路。

7.溫度保護電路

該電路是將變頻壓縮機外殼溫度通過接插件直接送人單片機的腳進行自動保護的。當單片機的腳為高電平信號時。壓縮機正常工作：當單片機的腳為低電平信號時，單片機自動保護。

8.開關與顯示電路

開關輸入電路：該電路比較簡單，正常時TEST不導通，當單片機的腳懸空，TEsT開關導通時，單片機的腳瞬間為低電平，單片機接收有效。故障顯示電路由單片機的腳直接輸出。控制發光二極管E503～E506的發光。

9.繼電器驅動電路

單片機的（腳組成了室外風機、四通閥、防大電流延時繼電器驅動電路，當單片機的腳輸出低電平信號時，繼電器K50l～K503不導通，當單片機輸出高電平信號叫，經反相驅動器變?yōu)榈碗娖叫盘?hào)，此時繼電器K50l—K503線圈通電。觸點接通，}所控制的電器元件動作。
